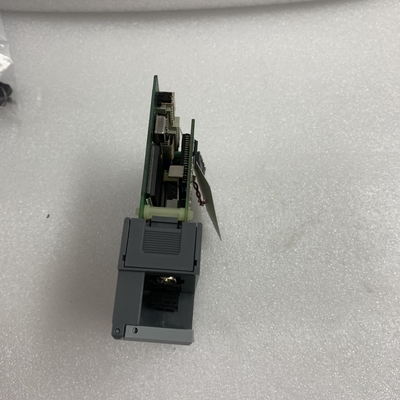

AB 1747-L541 SLC 500 وحدة المعالجة المركزية 16 K ذاكرة المستخدم 24 VDC 1 الضمان جديد

يعد 1747-L541 معالج SLC 5/04 وهو جزء من سلسلة SLC 500 ، والتي تتضمن أيضًا وحدات التحكم 1747-L541 و L542 و L543.إنه معالج عالي الأداء معزز باتصال أسرع ووقت تنفيذ أقصر للبرنامج.يأتي SLC 5/04 مزودًا بذاكرة 16K أو 32K أو 64K ويمكنه التحكم بحد أقصى 4096 نقطة إدخال وإخراج.للاتصال ، يحتوي 1747-L541 على قناة DH + مدمجة تدعم إمكانيات المراسلة الموسعة والتواصل عالي السرعة.كما أن لديها قناة RS-232 لدعم مودم راديو DF1 و DH-485 و ASCII و Modbus RTU.بالنسبة للبرمجة ، يتضمن تعليمات الرياضيات المتقدمة وتعليمات إضافية متنوعة.كما أنه يدعم الإدخال / الإخراج عن بُعد ، وتمرير DeviceNet ، والعنونة غير المباشرة.

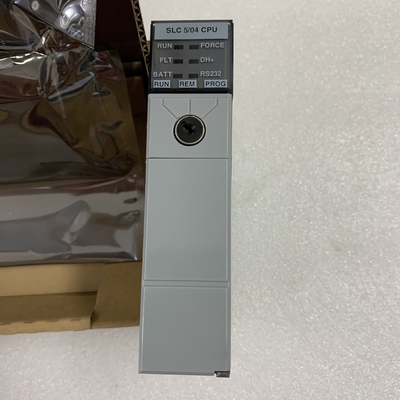

يتميز الطراز 1747-L541 بوقت مسح نموذجي للبرنامج لكل كلمة رئيسية يبلغ 0.9 مللي ثانية ووقت فحص إدخال / إخراج نموذجي يبلغ 0.225 مللي ثانية.يتطلب تحميل تيار لوحة معززة 1 أمبير عند 5 فولت تيار مستمر و 200 مللي أمبير عند 24 فولت تيار مستمر.يحتوي على 1 مللي ثانية من المقاطعة الموقوتة القابلة للتحديد (STI) و 0.5 مللي ثانية مقاطعة الإدخال المنفصلة (DII).بالنسبة للبرامج وتخزين جدول البيانات ، يستخدم جهاز ذاكرة فلاش 1747-M13 بذاكرة 64 كيلوبايت.يتضمن SLC 5/04 مفتاحًا ثلاثي المواضع على اللوحة الأمامية لتحديد أوضاع التشغيل أو التحكم عن بعد أو البرنامج.يشتمل 1747-L541 SLC 504 على مؤشرات حالة LED RUN و FLT و BATT و FORCE و DH + و RS-232 لاستكشاف الأخطاء وإصلاحها والتشخيص.تتميز سلسلة المعالجات SLC 500 بتصميم بسيط وفعال من حيث التكلفة مع تاريخ من التركيبات الجيدة في تطبيقات مثل التحكم في HVAC و SCADA ومعالجة المواد.

تعد 1747-L541 وحدة تحكم SLC 5/04 تتميز بذاكرة مستخدم مدمجة تبلغ 16 كيلوبايت ، وهي مصممة للتعامل مع ما يصل إلى 4096 من المدخلات والمخرجات.تنتمي وحدة التحكم هذه إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) ذات النمط المعياري SLC 500.

يعد 1747-L541 مثاليًا للاستخدام في التطبيقات المتوسطة حيث أن وحدة التحكم هذه قادرة على تنفيذ تطبيق IO الموزع باستخدام محول اتصال على رف وحدة المعالجة المركزية وماسح ضوئي للاتصالات على رفوف الإدخال / الإخراج.تعتبر منافذ الاتصال المدمجة مثل RS232 و Data Highway Plus (DH +) مثالية للاستخدام مع واجهة الإنسان للآلة (HMI) سواء كانت منتجات أو منتجات الجهات الخارجية والتحكم الإشرافي واكتساب البيانات (SCADA) مثل FactoryTalk View أو أنظمة SCADA التابعة لجهات خارجية أيضًا.منفذ الاتصال RS232 قابل للتكوين لطبولوجيا الند للند DF1 و DH485 بينما تدعم اتصالات DH + المسافة الممتدة والطوبولوجيا متعددة القطرات.

بدلاً من ذلك ، يمكن أيضًا استخدام منفذ الاتصال RS232 مع 1761-NET-AIC للسماح للمنفذ التسلسلي بالاتصال بشبكة متعددة الإسقاط.الإعداد الافتراضي لمنفذ الاتصال هو عدم المصافحة ، 19.2 Kbaud ، فحص خطأ CRC ، حزمة مكررة ، اكتشاف تشغيل وعدم تماثل لمنفذ RS232 و 57.6 Kbaud ، عنوان العقدة = 1 لـ Data Highway Plus (DH +).

تتطلب وحدة التحكم 1747-L541 حامل SLC 500 للتركيب والتوصيل باللوحة الإلكترونية المعززة.هناك حاجة أيضًا إلى مصدر طاقة للنظام لتشغيل الدوائر الداخلية للمعالج من خلال لوحة الكترونية معززة.

وحدة التحكم هذه مدرجة في قوائم UL في معايير السلامة الأمريكية والكندية ومتوافقة مع CE وعلامة C-Tick.

البضاعة هي سلع أصلية ذات علامة تجارية قياسية دولية.Ｗe توريد عدد الأجزاء القياسية مع العلامة التجارية القياسية الدولية.

إذا كنت تريد مضاعفة التحقق من السعر وتكلفة الشحن.الرجاء.اترك رسائل لي.

السعر فقط لقطعة واحدة ، عنصر واحد.الرجاء.اترك رسالة رقم الجزء الذي تحتاجه بعد تقديم الطلب.

لدينا أيضًا مجموعة متنوعة من الأجزاء الصناعية للبيع ، يمكنك الاتصال بي لتعاون طويل

لمزيد من المعلومات ، الرجاء.تواصل معي عبر البريد الإلكترونيnancy@viyorktech.com
