AB 1747-SDN SCANNER MODULE DEVICENET SLC 500 5-24VDC 90-500MA جديد

يعد 1747-SDN ماسحًا لاتصالات DeviceNet.تُستخدم وحدة الماسح الضوئي هذه للتواصل مع الأجهزة القادرة على DeviceNet عبر شبكة DeviceNet أو من خلال وحدات محول DeviceNet.قد تعمل هذه الوحدة في وضع الرقيق ؛إرسال واستقبال الرسائل في تكوين Polled و Strobe و Change-of-State و Cyclic I / O.كما أنه يدعم التمرير عبر التكوين حيث يعمل 1747-SDN كجسر ويربط شبكة DeviceNet منفصلة.تم تصميم ميزة المرور هذه لاستبدال اتصال 1770-KFD أو 1784-PCD أو 1784-PCID أو 1784-PCIDS DeviceNet على الشبكة.

على وجه التحديد ، عند تنفيذ التكوين التمريري ، يكون معالج SLC 500 المتوافق هو SLC 5/03 و SLC 5/04 و SLC 5/05.لتكوين ما يصل إلى 361 كلمة ، يلزم توفر البرنامج الثابت لمعالج SLC 4.015 أو 5.001 و RSLinx 2.10.لتكوين ما يصل إلى 395 كلمة ، يتطلب البرنامج الثابت SLC 500 المطلوب هو 6.0001 أو أحدث مع RSLinx 2.31 أو أحدث.

يدعم 1747-SDN تكوين ما يصل إلى 63 عقدة بمعدل باود 125 كيلوبت في الثانية.إنه يسحب تيار لوحة الكترونية معززة يصل إلى 5V DC ، 500 مللي أمبير.

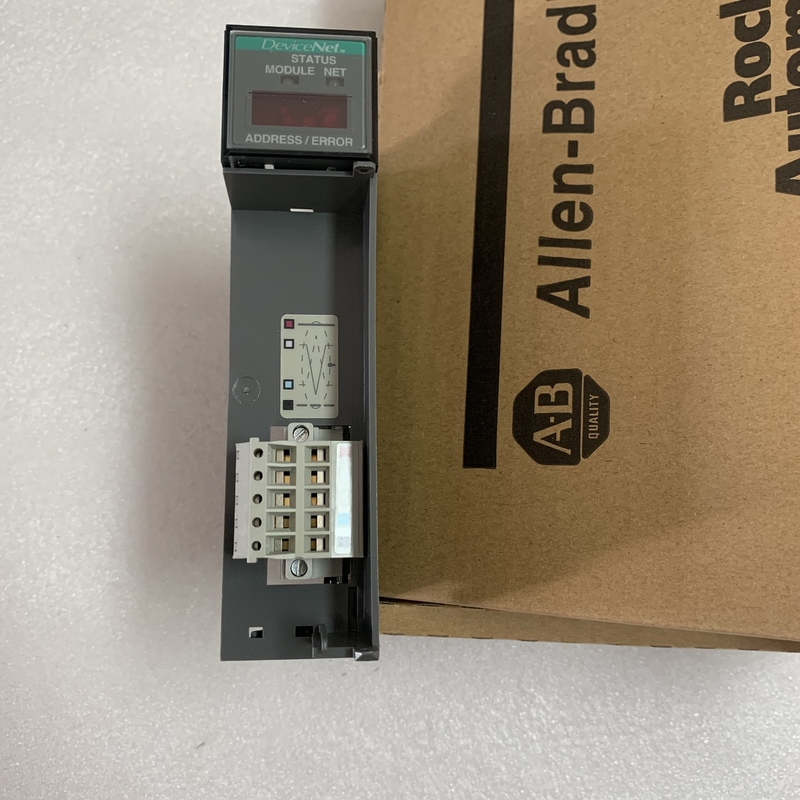

يتم تثبيت اللوحة الأمامية 1747-SDN بمؤشري حالة LED مثل مؤشر الوحدة للإبلاغ عن تشغيل الوحدة ومصباح LED لحالة الشبكة يشير إلى ارتباط اتصال DeviceNet.كما أن لديها شاشة LCD توفر عنوان الوحدة وإشارة الخطأ.يتم تثبيت طرف DeviceNet خلف باب الوصول ومزود بمقبس خطي مكون من 10 سنون يتم إدخاله في منفذ DeviceNet.عند تكوين هذه الوحدة ، قد تكون هناك حاجة إلى ملف صحيفة البيانات الإلكترونية (EDS) إذا تم الإبلاغ عن عدم التعرف على الوحدة بواسطة برنامج RSLinx.

إنها واجهة بين معالج SLC وجهاز DeviceNet ، ويمكنها الاتصال بمعالج من خلال عمليات نقل الملفات M1 / ​​M0 وعبر إدخال / إخراج منفصل.يتبادل 1747-SDN بيانات التكوين وبيانات إدخال / إخراج الجهاز ومعلومات الحالة باستخدام معالج SLC 500.يسحب تيار لوحة معززة 500 مللي أمبير عند 5 فولت تيار مستمر و 90 مللي أمبير عند 24 فولت تيار مستمر ويوفر عزلًا للدارة بمقدار 30 فولت باستخدام نوع العزل الأساسي الذي تم اختباره عند 500 فولت تيار متردد لمدة 60 ثانية بين DeviceNet-to-backplane.يحتوي 1747-SDN على نطاق درجة حرارة تشغيلية تم اختباره من قبل اللجنة الكهروتقنية الدولية (IEC) بين 0 و 60 درجة مئوية (32 و 140 درجة فهرنهايت) عند 5 إلى 95٪ رطوبة غير مكثفة ويتم تخزينها في -40 إلى 85 درجة مئوية (-40-185) درجة فهرنهايت) نطاق درجة الحرارة.كما أن لديها اهتزاز تشغيلي تم اختباره من قبل اللجنة الكهروتقنية الدولية (IEC) لتحمل 2G عند 10-500 هرتز ومعدل صدمات أقصى يبلغ 30 جيجا.لديها تصنيف انبعاث CISPR 11 ، المجموعة 1 ، الفئة A وتم تعيينها كرمز درجة حرارة أمريكا الشمالية T5.يأتي في حاوية ذات نمط مفتوح وهي حاصلة على شهادة C-UL-us وشهادة CE.

البضاعة هي سلع أصلية ذات علامة تجارية قياسية دولية.Ｗe توريد عدد الأجزاء القياسية مع العلامة التجارية القياسية الدولية.

إذا كنت تريد مضاعفة التحقق من السعر وتكلفة الشحن.الرجاء.اترك رسائل لي.

السعر فقط لقطعة واحدة ، عنصر واحد.الرجاء.اترك رسالة رقم الجزء الذي تحتاجه بعد تقديم الطلب.

لدينا أيضًا مجموعة متنوعة من الأجزاء الصناعية للبيع ، يمكنك الاتصال بي لتعاون طويل

لمزيد من المعلومات ، الرجاء.تواصل معي عبر البريد الإلكترونيnancy@viyorktech.com
