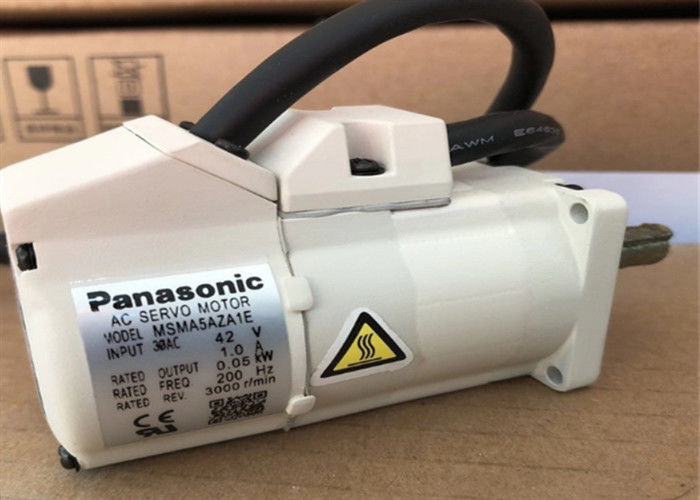

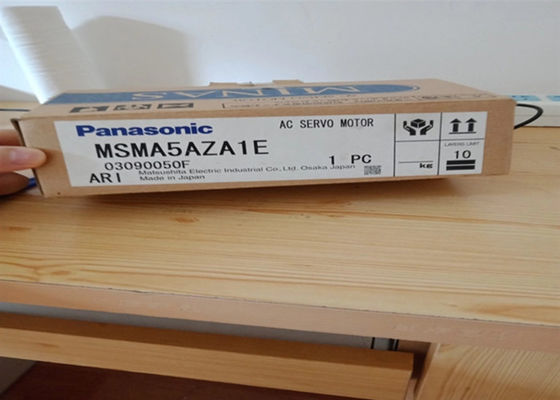

المحرك الصناعي لـ (باناسونيك)
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| النموذج: | باناسونيك | العلامة التجارية: | MSMA5AZA1E |
|---|---|---|---|
| الجهد: | 100-115 فولت / AC | التكرار: | 50/60 هرتز |
| إبراز: | MSMA5AZA1E المحرك الصناعي لـ Panasonic,3000R / M محرك الخدمة الصناعية Panasonic,محرك الخدمة الصناعية لشركة باناسونيك,3000R/M Panasonic Industrial Servo Motor,Panasonic Industrial Servo Motor |
||
باناسونيك
وصف تفصيلي للمنتج
| ماركة | باناسونيك |
| بلد المنشأ | اليابان |
| رقم الموديل | MSMA5AZA1E |
تفاصيل سريعة
- التشفير: 3000R/م
- الإدخال: 4.2 فولت
- الإخراج: 0.05 كيلو واط
تخصيص
| مخزون EUA رقم 762467 | العلامة التجارية / الشركة المصنعة باناسونيك | رقم جزء الشركة المصنعةMSD011P1E |
| نوع المنتج: سائق سيرفو | المرحلة 1 | وظيفة التحكم التحكم المؤازر |
| جهد الإمداد 100 فولت | تصنيف الطاقة 100 واط |
تحديد:
| غرض | تحديد | |||
|---|---|---|---|---|
| مدخل الطاقة | 100 فولت | الدائرة الرئيسية | مرحلة واحدة 100 فولت +10٪ -15٪ ~120 فولت +10٪ -15٪ 50 هرتز / 60 هرتز | |
| دائرة التحكم | مرحلة واحدة 100 فولت + 10 ％－15 ％ ～120 فولت ＋10 ％－15 ％ 50 هرتز / 60 هرتز | |||
| 200 فولت | الدائرة الرئيسية | أ- الإطار ل إطار D |
أحادي/ثلاثي الطور 200 فولت + 10 ％－15 ％ ～240 فولت ＋10 ％－15 ％ 50 هرتز / 60 هرتز | |
| الإطار الإلكتروني, الإطار F |
أحادي/ثلاثي الطور 200 فولت + 10 ％－15 ％ ～240 فولت ＋10 ％－15 ％ 50 هرتز / 60 هرتز | |||
| يتحكم دائرة كهربائية |
أ- الإطار ل إطار D |
أحادي الطور 200 فولت +10% -15% ~240 فولت +10% -15% 50 هرتز / 60 هرتز | ||
| الإطار الإلكتروني, إطار F |
مرحلة واحدة 200 فولت + 10 ％－15 ％ ～240 فولت ＋10 ％－15 ％ 50 هرتز / 60 هرتز | |||
| بيئة | درجة حرارة | درجة الحرارة المحيطة: من 0 درجة مئوية إلى 55 درجة مئوية (خالية من التجمد) درجة حرارة التخزين: -20 درجة مئوية إلى 65 درجة مئوية (ضمان درجة الحرارة القصوى: 80 درجة مئوية لمدة 72 ساعة خالية من التكثيف*1) |
||
| رطوبة | التشغيل والتخزين: 20% إلى 85% رطوبة نسبية (خالية من التكثيف).*1) | |||
| ارتفاع | أقل من 1000 م | |||
| اهتزاز | 5.88 متر/ثانية2أو أقل، 10 هرتز إلى 60 هرتز | |||
| طريقة التحكم | IGBT PWM محرك الموجة الجيبية | |||
| ردود فعل التشفير | تشفير مطلق 23 بت (دقة 8388608)، تسلسلي مكون من 7 أسلاك * عند استخدام المنتج كنظام تزايدي (لا تستخدم بيانات متعددة الدورات)، لا تقم بتوصيل بطارية لجهاز التشفير المطلق.بدلاً من ذلك، قم بتعيين المعلمة Pr0.15 إلى [1] (افتراضي). |
|||
| ردود الفعل على نطاق خارجي | مرحلة A/B، مدخل تفاضلي لإشارة التهيئة. الشركات المصنعة التي تدعم مقياس الاتصال التسلسلي: شركة Fagor Automation S.Coop.، شركة Magnescale المحدودة، شركة Mitutoyo Corporation، شركة Nidec Sankyo Corporation، شركة Renishaw plc |
|||
| موصل الإدخال/الإخراج المتوازي | إشارة التحكم | مدخل | أغراض عامة 10 مدخلات يتم تحديد وظيفة الإدخال للأغراض العامة بواسطة المعلمات. |
|
| انتاج | | للأغراض العامة 6 مخرجات يتم تحديد وظيفة الإخراج للأغراض العامة بواسطة المعلمات. |
|||
| الإشارات التناظرية | مدخل | 3 مدخلات (16 بت تناظري/ت: 1 مدخل، 12 بت تناظري/ت: 2 مدخلات) | ||
| انتاج | | 2 مخرجات (شاشة تناظرية: 2 مخرجات) | |||
| إشارة النبض | مدخل | 2 مدخل (مدخل قارنة الصور، مدخل مستقبل الخط) يمكن توصيل كل من واجهة المجمع المفتوح وواجهة تشغيل الخط. يمكن توصيل واجهة برنامج تشغيل الخط عالي السرعة. |
||
| انتاج | | 4 مخرجات (محرك الخط: 3 مخرجات، المجمع المفتوح: مخرج واحد) خرج محرك الخط لنبضات التشفير (إشارة A/B/Z) أو نبضات التغذية المرتدة الخارجية (إشارة EXA/EXB/EXZ) يتوفر أيضًا مخرج المجمع المفتوح لإشارة Z أو EXZ. |
|||
| تواصل وظيفة |
USB | واجهة USB للاتصال بأجهزة الكمبيوتر لإعداد المعلمات أو مراقبة الحالة. | ||
| RS232 | التواصل 1:1 | |||
| RS485 | 1: ن التواصل (31 كحد أقصى) | |||
| وظيفة السلامة | يتم توفير موصل مخصص للسلامة الوظيفية. | |||
| اللوحة الامامية | (1) 5 مفاتيح (2) LED (6 أرقام) |
|||
| تجديد | الإطار A، الإطار B: لا يوجد مقاوم متجدد مدمج (مقاوم خارجي فقط) الإطار C إلى الإطار F: مقاوم متجدد مدمج (يتم تمكين المقاوم الخارجي أيضًا.) |
|||
| الفرامل الديناميكية | إطار A إلى إطار F: مدمج | |||
| وضع التحكم | يتم تمكين التبديل بين الوضع 7 التالي، (1) التحكم في الموقف (2) التحكم في السرعة (3) التحكم في اللمس (4) التحكم في الموضع/السرعة (5) التحكم في الموضع/العزم (6) التحكم في السرعة / عزم الدوران (7) التحكم الكامل المغلق |
|||
|
غرض |
تحديد |
||
|---|---|---|---|
|
التحكم في الإدخال |
(1) مدخل مؤازر (2) إنذار إدخال واضح (3) كسب مدخلات التبديل (4) محرك الاتجاه الإيجابي يمنع الإدخال (5) محرك الاتجاه السلبي يمنع الإدخال (6) إدخال التنبيه القسري (7) مدخل مفتاح نسبة القصور الذاتي |
||
|
التحكم في الإخراج |
(1) مخرج إنذار مؤازر (2) إخراج جاهز مؤازر (3) خرج الفرامل الخارجية (4) خرج بسرعة (5) عزم الدوران في الحد الأقصى للإخراج (6) خرج الكشف عن السرعة صفر (7) مخرج التحذير (8) إنذار سمة واضحة الإخراج (9) مضاعفات على إخراج الحالة |
||
|
السيطرة على الموقف |
التحكم في الإدخال |
(1) مسح مدخلات عداد الانحراف (2) نبض الأمر يمنع الإدخال (3) إدخال مفتاح قسمة/الضرب (4) مدخلات التبديل المضادة للاهتزاز (5) إدخال مفتاح حد عزم الدوران (6) إدخال مفتاح وضع التحكم |
|
|
التحكم في الإخراج |
(1) الإخراج في الموضع (2) وضع أمر التشغيل/الإيقاف |
||
|
نبض |
الأعلى.تردد نبض الأمر |
500 كيلو بايت في الثانية (واجهة Optocoupler)، 8 ميجا بايت في الثانية (عند استخدام إدخال مستقبل الخط مضروبًا في 4) | |
|
تنسيق إشارة نبض الإدخال |
المدخلات التفاضلية.يمكن اختياره بواسطة المعلمة. ([1]نبض موجب/سلبي [2]تربيع A/B [3]نبض/اتجاه) |
||
|
والعتاد الإلكتروني |
نسبة التحجيم المطبقة: 1/1000 مرة إلى 8000 مرة أي قيمة 1 - 230يمكن ضبطها لكل من البسط (الذي يتوافق مع دقة التشفير) والمقام (الذي يتوافق مع دقة نبض الأمر لكل ثورة محرك)، ولكن يجب أن تكون المجموعة ضمن النطاق الموضح أعلاه. |
||
|
مرشح التنعيم |
مرشح التأخير الأساسي أو مرشح نوع FIR قابل للتكيف مع إدخال الأمر | ||
|
التناظرية |
إدخال أمر حد عزم الدوران |
يتم تمكين حد عزم الدوران الفردي لكل من الاتجاه الإيجابي والسلبي. | |
|
مدخلات عزم الدوران للأمام |
يمكن استخدام الجهد التناظري كمدخل أمامي لتغذية عزم الدوران. | ||
|
التحكم بدرجتين من الحرية |
متاح | ||
|
التحكم المضاد للاهتزاز |
متاح | ||
|
وظيفة قمع تباين التحميل |
متاح | ||
|
التحكم في السرعة |
التحكم في الإدخال |
(1) إدخال اختيار سرعة الأمر الداخلي (2) سرعة الإدخال صفر المشبك (3) إدخال إشارة أمر السرعة (4) إدخال مفتاح وضع التحكم |
|
|
التحكم في الإخراج |
(1) سرعة إخراج الصدفة (2) أمر تشغيل/إيقاف إخراج السرعة |
||
|
التناظرية |
إدخال أمر السرعة |
من الممكن إدخال أمر السرعة مع الجهد التناظري.يختلف إعداد المقياس وقطبية الأمر وفقًا للمعلمات.(6 فولت/سرعة الدوران المقدرة: افتراضي) | |
|
إدخال أمر حد عزم الدوران |
يتم تمكين حد عزم الدوران الفردي لكل من الاتجاه الإيجابي والسلبي. | ||
|
تغذية عزم الدوران إلى الأمام |
يمكن استخدام الجهد التناظري كمدخل أمامي لتغذية عزم الدوران. | ||
|
أمر السرعة الداخلية |
يتم تمكين تبديل السرعة الداخلية 8 عن طريق إدخال الأمر. | ||
|
وظيفة البدء/الأسفل الناعمة |
يتم تمكين الإعداد الفردي للتسارع والتباطؤ، من 0 ثانية إلى 10 ثانية/1000 دورة/دقيقة.يتم أيضًا تمكين التسارع/التباطؤ السيني. | ||
|
سرعة صفر المشبك |
يمكن تثبيت أمر السرعة الداخلية على 0 مع إدخال مشبك السرعة صفر. | ||
|
التحكم بدرجتين من الحرية |
متاح | ||
|
التحكم في عزم الدوران |
التحكم في الإدخال |
مدخل تثبيت السرعة صفر، مدخل إشارة أمر عزم الدوران، مدخل مفتاح وضع التحكم. | |
|
التحكم في الإخراج |
(1) سرعة إخراج الصدفة (2) خرج السرعة في الحد الأقصى |
||
|
التناظرية |
إدخال أمر عزم الدوران |
من الممكن إدخال أمر عزم الدوران مع الجهد التناظري.يختلف إعداد المقياس وقطبية الأمر وفقًا للمعلمات.(3 فولت/عزم الدوران المقدر افتراضي) | |
|
وظيفة تحديد السرعة |
تم تمكين قيمة حد السرعة مع المعلمة. | ||
|
تحكم مغلق بالكامل |
التحكم في الإدخال |
(1) عداد الانحراف مدخلات واضحة (2) نبض الأمر يمنع الإدخال (3) إدخال مفتاح قسمة/الضرب (4) مدخلات التبديل المضادة للاهتزاز (5) إدخال مفتاح حد عزم الدوران |
|
|
التحكم في الإخراج |
(1) الإخراج في الموضع (2) إخراج أمر التشغيل/الإيقاف |
||
|
نبض |
الأعلى.تردد نبض الأمر |
500 كيلو بايت في الثانية (واجهة Optocoupler)، 8 ميجا بايت في الثانية (عند استخدام إدخال مستقبل الخط مضروبًا في 4) | |
|
تنسيق إشارة نبض الإدخال |
المدخلات التفاضلية.يمكن اختياره بواسطة المعلمة. ([1]نبض موجب/سلبي [2]تربيع A/B [3]نبض/اتجاه) |
||
|
والعتاد الإلكتروني |
نسبة التحجيم المطبقة: 1/1000 مرة إلى 8000 مرة أي قيمة 1 - 230يمكن ضبطها لكل من البسط (الذي يتوافق مع دقة التشفير) والمقام (الذي يتوافق مع دقة نبض الأمر لكل ثورة محرك)، ولكن يجب أن تكون المجموعة ضمن النطاق الموضح أعلاه. |
||
|
مرشح التنعيم |
مرشح التأخير الأساسي أو مرشح نوع FIR قابل للتكيف مع إدخال الأمر | ||
|
التناظرية |
إدخال أمر حد عزم الدوران |
يتم تمكين حد عزم الدوران الفردي لكل من الاتجاه الإيجابي والسلبي. | |
|
تغذية عزم الدوران إلى الأمام |
يمكن استخدام الجهد التناظري كمدخل أمامي لتغذية عزم الدوران. | ||
|
تحديد نطاق النطاق الخارجي |
1/40 مرة إلى 1280 مرة على الرغم من أنه يمكن ضبط نسبة نبض التشفير (البسط) ونبض المقياس الخارجي (المقام) بشكل تعسفي في النطاق من 1 إلى 223للبسط وفي النطاق من 1 إلى 223بالنسبة للمقام، يجب استخدام هذا المنتج ضمن النطاق المذكور أعلاه. |
||
|
التحكم بدرجتين من الحرية |
متاح | ||
|
التحكم المضاد للاهتزاز |
متاح | ||
|
شائع |
الضبط التلقائي |
يتم تحديد القصور الذاتي للحمل في الوقت الفعلي من خلال حالة قيادة المحرك الذي يعمل وفقًا للأمر الصادر عن جهاز التحكم وإعداد برنامج الدعم "PANATERM".يتم ضبط الكسب تلقائيًا وفقًا لإعدادات الصلابة. | |
|
تقسيم نبض ردود الفعل التشفير |
يتم تمكين إعداد أي قيمة (عدد نبضات التشفير هو الحد الأقصى). | ||
|
وظيفة الحماية |
خطأ فادح |
الجهد الزائد، الجهد المنخفض، السرعة الزائدة، الحمل الزائد، الحرارة الزائدة، التيار الزائد و خطأ في التشفير وما إلى ذلك. |
|
|
خطأ ناعم |
انحراف الموضع الزائد، خطأ في تقسيم نبض الأمر، خطأ EEPROM وما إلى ذلك. | ||
|
تتبع بيانات الإنذار |
يتوفر تتبع بيانات الإنذار | ||
فيما يلي بعض نماذج محركات الأقراص، الجديدة والمستعملة المتوفرة:
| MSDA3A3A1A | MSDA5A3A1A | MSDA013A1A |
| MSDA023A1A | MSDA043A1A | MSDA083A1A |
| MDDA103A1A | MDDA153A1A | MDDA203A1A |
| MDDA253A1A | MDDA303A1A | MDDA353A1A |
| MSDA403A1A | رقم MSDA503A1A | MSD023A1XXV |
| MSDA083A1XXV | MSD043A1X | MSDA043D1A |
| MQDA043A1A | MUDS043A1A | MUDS023A1A |
| MUDS083A1A | مومس082A1E0S | MUDS083A1M |
| MUMA012P1T | MUMA022P1T | MUMA042P1T |
| MUMA042P1S | MUMA012P1S | MUMA022P1S |
| MUMS082P1S | MSDA043A1XXV | MSDA013A1XXV |
| MKDET1505P | ملديت2310P | MUMA082P1T |
| ملدت2510ب | إم كيه دي إي تي 1310 بي | MUMS042A1AOS |
| MSM041A211 | MQMA042A1E | MSMA022P1A |
| MSM042P1B | MSM042AJB | MSM011P1N |
| MQMA022S2P | MSM012AJA | MSM012P1F |
| MDMA152S1C | MSM042AJA | MQMA012C2P |
| MSMA022A1B | MSM021DJE | MSD043A1X |
| MSD043A1XX | MSM042A1A | MSM5AZA1B |
| MUMS012C2U1S | مومس012A1F0S | MSMZ082A1B |
| MSD013A1XX | MSM012A1A | MSMA012C1A |
| MSDA013D1A | MSMA5AZS1A | MQMA012P1B |
| MSMD042P1T | MUMS022A1B0S | MFM082A1C |
| MQMA042A1E | MSMA022C1A | MSMA022C1E |
